Installation du ventilateur pour Pentium 4 ou Céléron

Etape 1 : Si votre dissipateur de chaleur comporte déjà un coussinet en plastique mou ou en mousse faisant office de contact thermique, enlevez-le à l'aide d'une fine lame en prenant soin de ne pas trop railler la surface du dissipateur. Ce dernier doit être à la fin de cette opération complètement lisse et propre.

Etape 2 : Positionnez le dissipateur surplombé par le ventilateur au dessus du processeur en prenant soin d'orienter le câble d'alimentation du ventilateur vers son connecteur. Puis, appliquez une pression sur le ventilateur afin que ses pattes se clipsent dans le berceau du socket. Actionnez les deux leviers afin de presser le dissipateur contre le processeur jusqu'à ce que les leviers aient une position horizontale.

Etape 3 : Reliez le câble d'alimentation du ventilateur à son connecteur située sur la carte mère. Ce dernier est généralement sérigraphié "CPU FAN". Un détrompeur vous indique le sens de branchement.

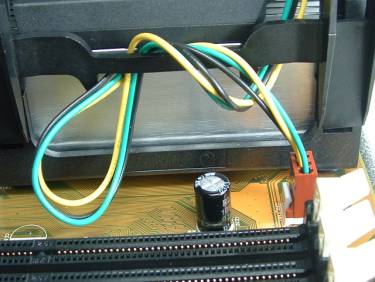

Etape 4 : Rangez et fixez si possible les câbles d'alimentation du ventilateur afin que ces derniers ne viennent pas flirter avec l'hélice. Outre le bruit, cela entraînerait un mauvais refroidissement de votre processeur.

Montage du processeur < > Montage de la mémoire vive
