Câblage du lecteur de disquettes

Etape 1 : Repérez le câble d'alimentation destiné au lecteur de disquettes parmi les différents câbles sortant du bloc d'alimentation.

Etape 2 : Fixez le connecteur d'alimentation à l'arrière de votre lecteur de disquette. Ce dernier ne peut se brancher que dans un sens, il n'y a donc aucun risque d'erreur.

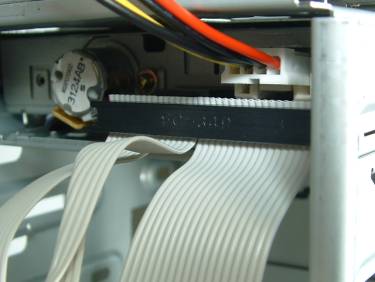

Etape 3 : Munissez vous de la nappe floppy. Il s'agit de la moins large des nappes livrées avec votre carte mère. Cette dernière comporte notamment à l'une de ses extrémités des brins croisés. Reliez cette extrémité au connecteur prévu à cet effet situé au dos de votre lecteur de disquette. Le liseré rouge situé sur l'un des brins de la nappe doit être orienté vers la gauche.

Etape 4 : Reliez l'autre extrémité de la nappe sur le port floppy de la carte mère. Un détrompeur permet de ne pas se tromper de sens. Si vous souhaitez en savoir plus sur l'anatomie de votre carte mère, consultez cette page sur le site Coup de Pouce PC.

Montage du lecteur de disquettes < > Montage du disque dur
